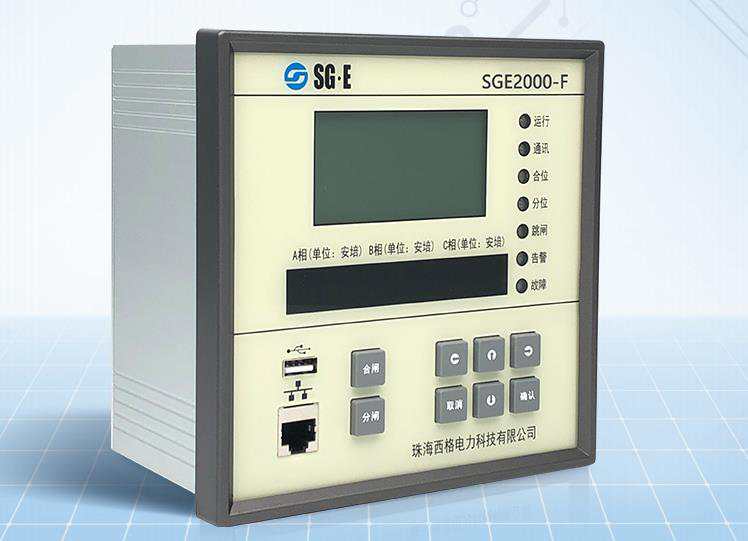

SGE2000-F防孤岛保护装置

SGE2000-F防孤岛保护装置在光伏电站上比较普遍，尤其对于小型分布式光伏来讲，使用的越来越多，且常用在低压场合。防孤岛保护是当非计划性孤岛效应存在时，为了保证安全而跳开并网点开关。可组屏安装，也可在开关柜就地安装。

SGE2000-F防孤岛保护装置功能特点

SGE2000-F防孤岛保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、工况复杂的现场使用。

1、采用高性能控制器，高速大容量非易失性存储器，使装置具备强大的数据处理能力。

2、集保护、测量、控制、电量计量于一体，功能强大，适合不同的现场工况使用。

3、保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

4、具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数。

5、采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。

6、装置大容量的非易失存储器保证记录100次历史事件，记录内容详细，掉电不丢失数据。

7、装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。

8、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。

9、装置提供RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。

SGE2000-F防孤岛保护装置功能配置

速断保护

装置检测三相电流，当有电流大于速断电流定值时，装置输出跳闸命令，点亮跳闸信号灯。速断保护可以分别选择投入/退出，电流、时间定值也可以分别整定。

限时速断保护

装置检测三相电流，当有电流大于限时速断保护电流定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。限时速断保护可以分别选择投入/退出，电流、时间定值也可以分别整定。

定时限过流保护

装置检测三相电流，当有电流大于电流定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。定时限过流保护可以分别选择投入/退出，电流、时间定值也可以分别整定。

过负荷保护

装置采集三相电流，与过负荷电流定值比较，当发现电流大于定值时，经过可整定的延时后装置发出告警信号。

两段过电压保护

断路器处于合位，装置检测Uab、Ubc、Uca，当有一个或多个线电压大于电压定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。两段过电压保护可以分别选择投入/退出，电压、时间定值也可以分别整定。

两段低电压保护

断路器处于合位，装置检测Uab、Ubc、Uca，当有三个线电压电压均大于80%额定电压并持续2秒钟时，判定装置已正常投运；这时如果三相电压小于低电压保护电压定值时，经过可整定的延时后装置输出相应命令。两段低电压保护可以分别选择投入/退出，也可以选择跳闸/告警。

两段过频保护

断路器处于合位，装置检测系统频率，当频率大于过频保护定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。两段过频保护可以分别选择投入/退出，频率、时间定值也可以分别整定。

两段低频保护

断路器处于合位，装置检测系统频率，当频率小于低频保护定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。两段低频保护可以分别选择投入/退出，频率、时间定值也可以分别整定。

两段逆功率保护

断路器处于合位，装置检测功率，当功率为负且大于逆功率保护定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。两段逆功率保护可以分别选择投入/退出，频率、时间定值也可以分别整定。

来电合闸功能

断路器处于分位，装置检测系统电压，当系统电压大于合闸电压定值时，经过可整定的延时后装置输出合闸命令。来电合闸功能可以分别选择投入/退出，电压、时间定值也可以分别整定。

频率突变保护

断路器处于合位，装置检测频率，当频率变化率大于滑差定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。频率突变保护可以分别选择投入/退出，滑差、时间定值也可以分别整定。

 PT断线报警

装置接入电压为线电压，装置自动判别电压回路是否断线。判据如下：

i.没有两段定时限过流保护动作信号；

ii.任一相电流大于0.2A，任一线电压小于2V；

两个条件均满足，则判为PT断线。监测到PT断线后，装置自动发出告警信号。

非电量保护

装置具有2路非电量保护，可以分别选择跳闸/告警/退出，当所选择的开入信号合时，延时发出告警或跳闸信号。
