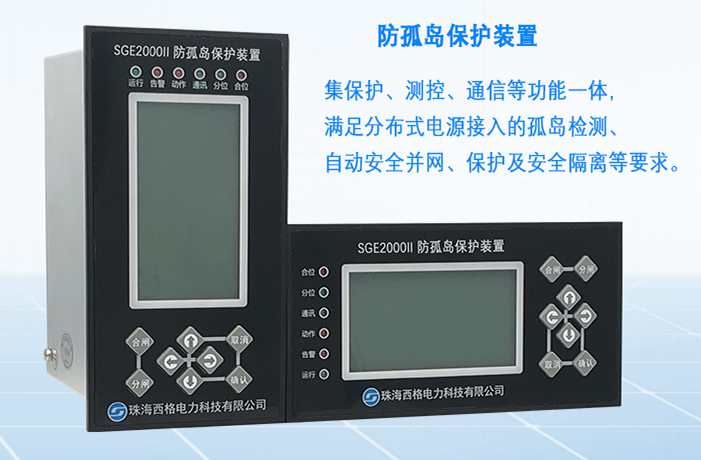

SGE2000II光伏防孤岛保护装置

SGE2000II光伏防孤岛保护装置主要适用于光伏电站的小电源并网供电系统。防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象，而提前预知现象的发生，并快速切换并网点，使得光伏电站和电网快速脱离。

SGE2000II光伏防孤岛保护装置主要适用于0.4KV电压等级的分布式发电，其功能设定依据国家发布的分布式电源并网相关标准规范，集成了保护、测控、通信等功能，满足分布式电源接入的孤岛检测、自动安全并网、保护及安全隔离等要求。

SGE2000II光伏防孤岛保护装置特点

SGE2000II光伏防孤岛保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好。

1、整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。

2、装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。

3、防孤岛保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

4、具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数；提供专门的遥控继电器实现遥控功能；具有7路开关量输入回路。

5、采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。

6、装置大容量的非易失存储器保证记录100次历史事件记录，记录内容详细，掉电不丢失数据。

7、装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。

8、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。

9、装置提供RS-485通讯总线接口。

SGE2000II光伏防孤岛保护装置功能配置

三段过流保护

三段过流保护包括速断保护、限时速断保护和定时限过流。装置检测三相电流，当有电流大于电流定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。三段保护可以分别选择投入/退出，电流、时间定值也可以分别整定。

过负荷保护

装置采集三相电流，与过负荷电流定值比较，当发现电流大于定值时，延时发出告警信号。

零序过流保护

装置设有三段零序定时限过流保护，检测接地电流，主要用于中性点绝缘或补偿的系统。

零序定时限过流保护可以选择退出/告警/跳闸。当选择告警时，装置检测到线路零序电流大于定值并经延时后，装置点亮告警信号灯并记录相应的事件记录；当选择跳闸时，装置检测到线路零序电流大于定值并经延时后，装置动作跳闸继电器，点亮跳闸信号灯并记录相应的事件记录。

过电压保护

装置检测Uab、Ubc、Uca，当有一个或多个线电压大于电压定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入/退出，电压、时间定值也可以分别整定。

低电压保护

装置检测Uab、Ubc、Uca，当有三个线电压电压均大于80%额定电压并持续2秒钟时，判定装置已正常投运；这时如果三相电压小于低电压保护电压定值时，经过可整定的延时后装置输出相应命令。保护可以分别选择投入/退出，也可以选择跳闸/告警。

非电量保护

装置具有4路非电量保护，可分别整定为告警和跳闸，当所选择的开入信号合时，延时发出告警或跳闸信号

过频保护

装置检测系统频率，当有检测到的频率大于过频保护定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入/退出，频率、时间定值也可以分别整定。

低频保护

装置检测系统频率，当系统稳定运行后，检测到的频率小于低频保护定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入/退出，频率、时间定值也可以分别整定。

逆功率保护

用于防止功率倒送情况，装置检测到负荷端往系统返送功率时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入/退出，逆功率、时间定值也可以分别整定。

 PT断线报警

装置接入电压为线电压，装置自动判别电压回路是否断线。判据如下：

i.没有过流保护动作信号；

ii.任一相电流大于0.2A，任一线电压小于2V；

两个条件均满足，则判为PT断线。监测到PT断线后，装置自动发出告警信号。
