许继电气多年以前的WGB-110N、120N、130N、140N、150N、160N、170N七大系列微机保护测控装置，用户用我司微机保护装置替换。

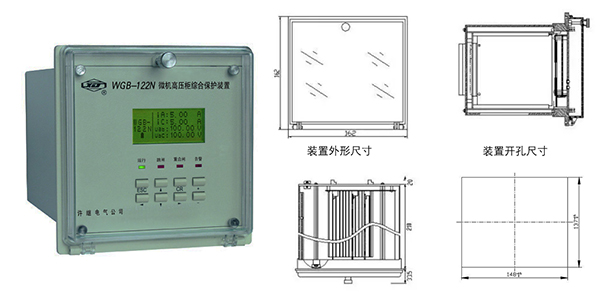

许继电气的WGB-100N系列保护装置分七大系列，分别是：WGB-110N系列微机线路保护装置、WGB-120N系列微机高压柜综合保护装置、WGB-130N系列微机厂用变保护装置、WGB-140N系列微机微机电容器保护装置、WGB-150N系列微机电动机保护装置、WGB-160N系列微机PT监控装置、WGB-170N系列微机备用电源自投装置。WGB-100N系列装置统一外观尺寸和开孔尺寸如下：

需要改造或是更换许继电气WGB-100N这七大系列保护装置的，建议详细了解，下面有两个更换方案！

WGB-100N七大系列装置介绍

1、WGB-110N系列微机线路保护装置

适用于35kV及以下各电压等级的线路保护中，可分为WGB-111N、WGB-112N、WGB-113N、WGB-114N四种型号。

2、WGB-120N系列微机高压柜综合保护装置

适用于35kV及以下各电压等级的高压开关柜中，可对馈线、厂用变、电容器等进行保护，分为WGB-121N、WGB-122N、WGB-123N、WGB-124N四种型号。

3、WGB-130N系列微机厂用变保护装置

适用于35kV及以下各电压等级、各种容量的厂用变压器保护中，可分为WGB-131N、WGB-132N、WGB-133N三种型号。

4、WGB-140N系列微机微机电容器保护装置

适用于35kV及以下各电压等级的电容器保护中，分为WGB-141N、WGB-142N、WGB-143N、WGB-144N、 WGB-145N五种型号。

5、WGB-150N系列微机电动机保护装置

适用于35kV及以下各电压等级的电动机保护中，可分为WGB-151N、WGB-152N、WGB-153N三种型号。

6、WGB-160N系列微机PT监控装置

适用于35kV及以下各电压等级的单母分段接线方式，实现PT自动并列、低电压保护、接地保护及PT断线检测等功能，就WGB-161N一种型号。

7、WGB-170N系列微机备用电源自投装置

适用于35kV及以下各电压等级的母线分段开关、进线开关和内桥开关的自投，装置共分两种型号：WGB-171N适用于母线分段开关、WGB-172N适用于进线开关和内桥开关。

WGB-100N系列装置特点

1、装置为数字式保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；

2、抗干扰性能强，保护硬件设计采用了多种隔离、屏蔽措施，软件设计采用数字滤波技术和良好的保护算法及其它抗干扰措施，使得保护抗干扰性能大大提高；

3、硬件、软件设计标准化、模块化，便于现场维护，在标准化硬件设计的基础上，采用各种标准化软件模块化组态，可构成不同的保护功能配置。如果用户需要更多的保护功能，设计单位可简单、可靠地升级；

4、人机接口功能强大，全汉化液晶显示、菜单式操作；

5、工业级RS-422、RS-485或LonWorks总线网络，组网经济、方便，可直接与微机监控或保护管理机联网通信；

6、装置采集并向远方发送状态量、模拟量，且遥信变位优先发送；

7、装置能通过通信上传故障报告、进行对时、定值调用和修改、定值区切换、合闸、跳闸等操作；

8、装置包含完善的操作回路。

WGB-100N系列装置改造更换

方案一：

可选用这款 分体式微机保护装置，该装置是根据原开孔尺寸大小定制的，采用装置面板+装置主体，分离式设计，该装置主要有三大优点：

1、装置面板尺寸的大小不受限，可自由定制；

2、产品价格合理，经济性强，为用户节约成本；

3、可保持整个柜面的美观度。

方案二：

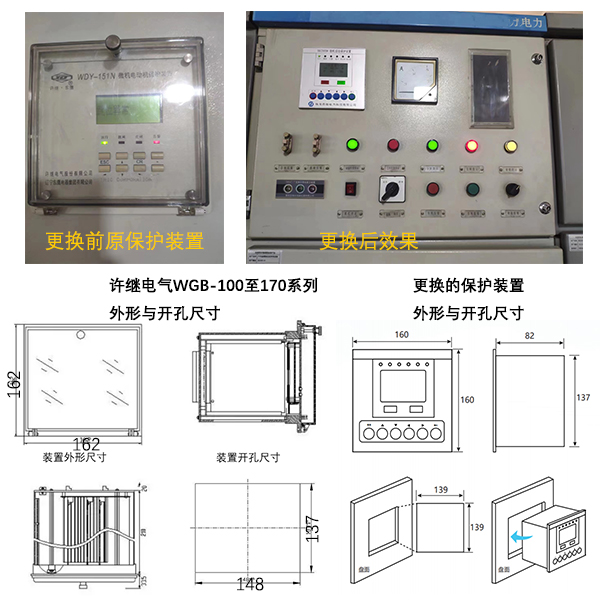

许继电气WGB-100N系列的保护装置统一外型尺寸是162*162，开孔尺寸是148*137，我们有一款保护装置外型尺寸是160*160，开孔尺寸是139*139 ，装置实际尺寸是137*137，这样算是刚刚好，不影响整体美观度，可以直接更换，省时省力也省钱，相比方案一要经济些。（有几个业主更换过，效果还不错，看看下图）
