微机线路保护测控装置定值整定计算方式和原则

发布日期：2019-03-05

分享到：

微机线路保护测控装置适用于6KV、10KV、35kV的线路保护，对馈电线，一般设置三段式电流保护、低周减载、三相一次重合闸和后加速保护以及过负荷保护，每个保护通过控制字可投入和退出。为了增大电流速断保护区，可引入电压元件，构成电流电压连锁速断保护。在双电源线路上，为提高保护性能，电流保护中引入方向元件控制，构成方向电流保护。其中各段电流保护的电压元件和方向元件通过控制字可投入和退出。

1、电流速断保护(I段)

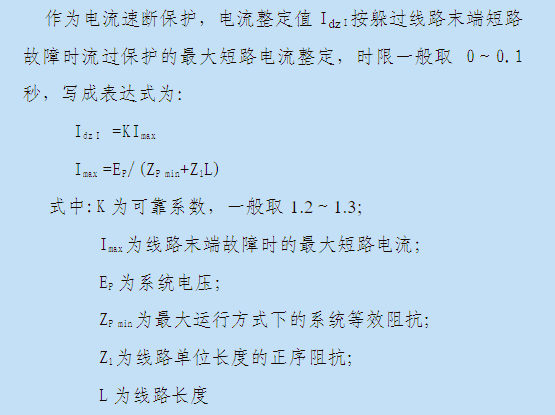

电流速断保护(I段)电流计算整定表达公式图

2、带时限电流速断保护（II段）

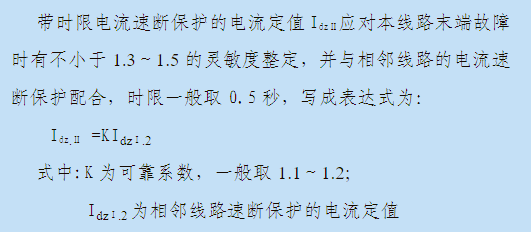

带时限电流速断保护（II段）电流定值整定表达公式图

3、过电流保护（III段）

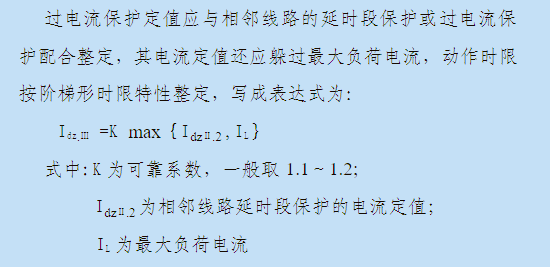

3、过电流保护（III段）定值整定表达公式图

4、反时限过流保护
由于定时限过流保护( I段)越靠近电源，保护动作时限愈长，对切除故障是不利的。为能使1段电流保护缩短动作时限，第2段可采用反时限特性。
反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定，本线末端短路时有不小于1.5的灵敏系数，相邻线路末端短路时,灵敏系数不小于1.2,同时还要校核与相邻上下一级保护的配合情况。
选择哪一条反时限特性曲线完全取决于负荷特性和与其他相邻继电保护相配合。反时限特性特别适用于保护直配线、变压器、电动机以及低压配电线路，尤其是在线路有分支线，且分支线用高压熔断器保护时具有更优秀的保护特性。

5、电压闭锁的电流保护

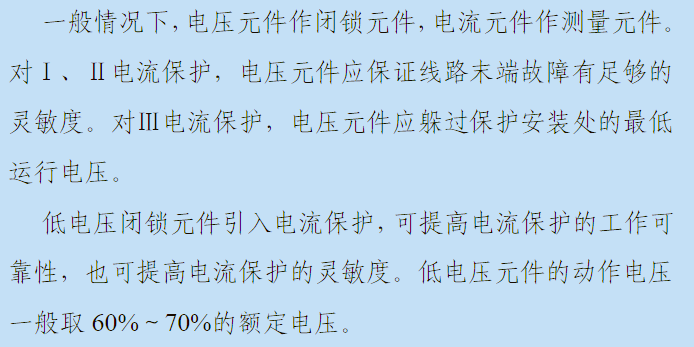

电压闭锁的电流保护介绍图

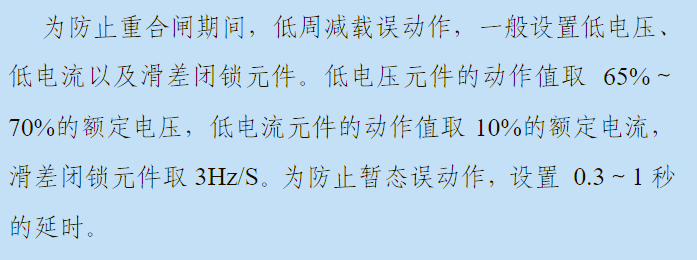

6、低周减载

7、低压减载
电力系统有时会出现有功功率和无功功率缺额的情况。无功功率缺额会带来电压的降低，从而导致有功功率负荷降低，这样系统频率可能降低很少或不降低。在这种情况下，借助低周减载来保证系统稳定运行是不够的，这时还需装设低压减负荷装置，即低压减载。按动力负荷的允许临界电压为65%~ 75%Ue,也可根据小系统无功平衡情况取70%~ 80% Ue，动作时间一般取1~2秒。
