三段式电流保护的构成原理和特点

发布日期：2018-12-17

分享到：

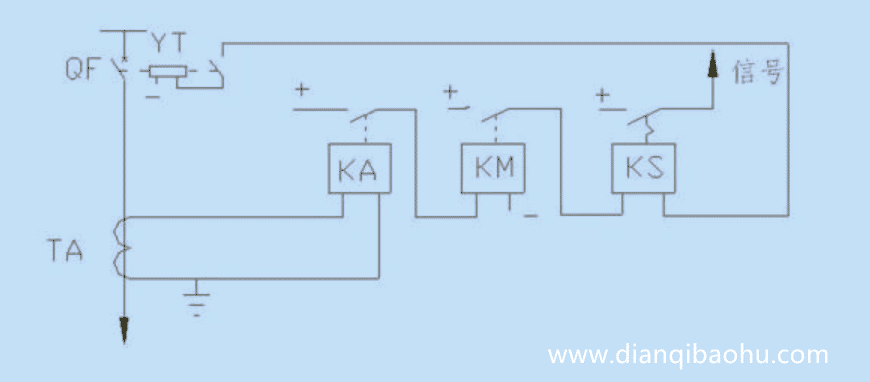

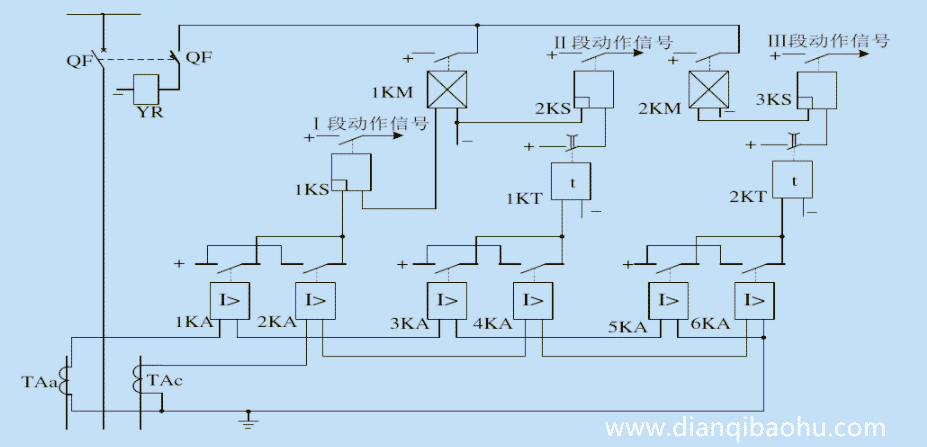

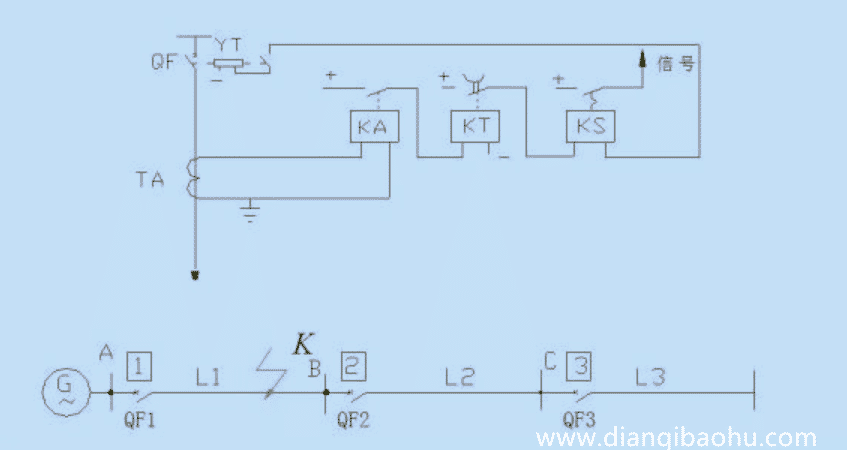

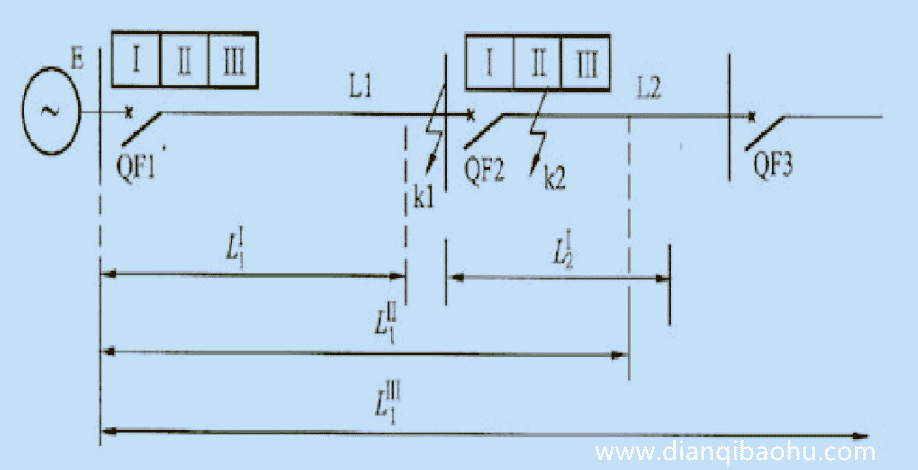

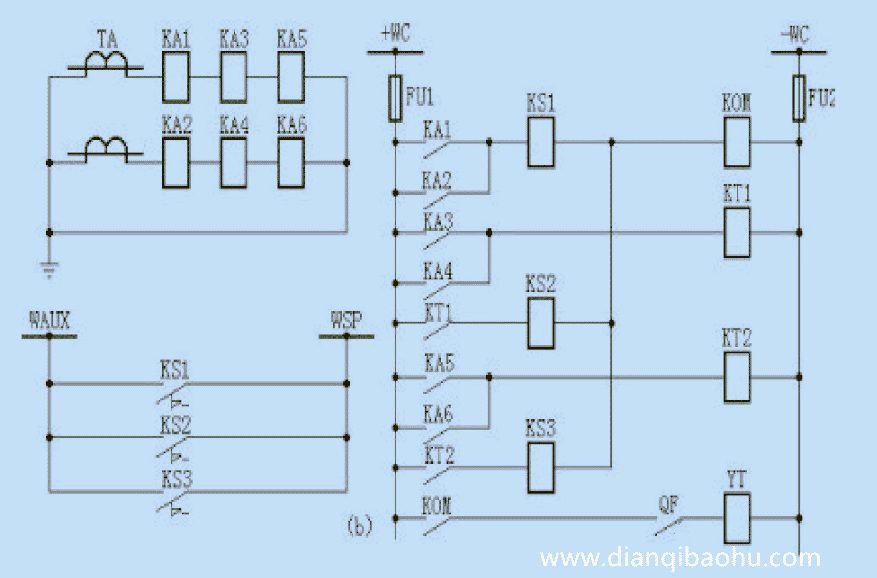

三段式电流保护是分三段相互配合构成的一套保护装置。第一段是电流速断保护、第二段是限时电流速断保护、第三段是定时限过电流保护。第一段电流速断是按照躲开某一点的最大短路电流来整定，第二段限时电流速断是按照躲开下一级相邻元件电流速断保护的动作电流整定，第三段定时限过电流保护则是按照躲开最大负荷电流来整定。但由于电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此，为保证迅速而有选择地切除故障，常将电流速断、限时电流速断和过电流保护组合在一起，构成三段式电流保护。电流速断部分由继电器1、2、3组成、限时电流速断部分由继电器4、5、6组成和过电流保护由继电器7、8、9组成。由于三段的启动电流和动作时间整定得均不相同，因此，必须分别使用三个电流继电器和两个时间继电器，而信号继电器3、6、9分别用以发出I、II、III段动作的信号。三段式电流保护优点：接线简单、动作可靠，切除故障快，在一般情况下能够满足快速切除故障的要求。所以在电网中35kV、10kv及以下的电压配电系统中获得了广泛的应用。三段式电流保护范围说明图三段式电流保护原理接线图三段式电流保护展开图第一段是电流速断保护反应电流增大而能瞬时动作切除故障的电流保护，称为电流速断保护也叫无时限电流速断保护。被保护设备的短路电流整定，当短路电流超过整定值时，则保护装置动作，断路器跳闸，电流速断保护一般没有时限，不能保护线路全长（为避免失去选择性），即存在保护的死区。为克服此缺陷，常采用略带时限的电流速断保护以保护线路全长。时限速断的保护范围不仅包括线路全长，而深入到相邻线路的无时限保护的一部分，其动作时限比相邻线路的无时限保护大一个级差。电流速断保护特点：1.没有时限。2.不能保护线路全长（存在死区，一般设定为保护线路全长的85%）。第二段是限时电流速断保护限时电流速断保护：按与相邻线路电流速断保护相配合且以较短时限获得选择性的电流保护。电流速断保护不能保护线路全长，故需要增加一段新的保护，用以切除本线路上速断范围以外的故障，同时也作为电流速断保护的后备保护（电流速断保护拒动，可能原因主要有测量误差，非金属性短路）（非金属性短路即存在过渡电阻，此时短路电流比金属性短路电流小，可能达不到电流速断保护的整定值）限时电流速断保护特点： 1.有时限，一般比下一条线路的速断保护高出一个时间阶段△t，通常取0.5s。 2.能保护线路全长，要求灵敏度大于1.3～1.5。（灵敏度指保护长度比总长度，零度1即表示保护全长）。 3.电流速断保护与限时电流速断保护配合，构成一条线路的主保护，保证了全线路范围的故障都能在0.5秒内切除，在一般情况下都能满足速动要求。第三段是定时限过电流保护其动作电流按躲过被保护线路的最大负荷电流整定，其动作时间一般按阶梯原则进行整定以实现过电流保护的动作选择性，并且其动作时间与短路电流的大小无关。当电流超过预定最大值时，使保护装置动作的一种保护方式。一般可用熔断体（没有太大冲击电流时，即负荷中电动机容量较少）或断路器。定时限过电流保护特点： 1.有时限。如果下一级有限时电流速断保护，则比限时电流速断保护高出一个时间阶段（区别于定时限，过电流保护作为第三段保护时，可以使反时限：故障电流越大，动作时间越短）。 2.能保护线路全长。电流速断保护只能保护线路的一部分，限时电流速断保护能保护线路全长，但却不能作为下一相邻线路的后备保护。因此，必须采用定时限过电流保护作为本条线路和下一段相邻线路的后备保护。
