备自投的主要方式有：桥备自投、分段备自投、母联备自投、线路备自投、变压器备自投。


1、若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备用，采用进线(变压器)备自投；若正常运行时，两段母线分列运行，每台主变各带一段母线，两段母线互为暗备用，采用分段备自投。

2、若正常运行时，一条进线带两段母线并列运行，另-条进线作为明备用。采用进线备自投;若正常运行时，每条进线各带一段母线， 两条进线互为暗备用，采用分段备自投。

变压器备自投


(一台变压器为主变压器，另一台变压器为辅变压器)

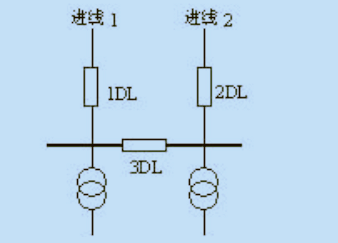

分段备自投

正常运行条件
●分段断路器3DL处于分位置，进线断路器1DL、 2DL均处于合位置
●母线均有电压
●备自投投入开关处于投入位置

启动条件
●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压
● I段备用II段， II段母线无压，2DL进线2无流，I段母线有压

●动作过程
对启动条件1:
若IDL处于合位置，则经延时跳开1DL，确认跳开后合上3DL若1DL处于分位置，则经延时合上3DL

对启动条件2:
若2DL处于合位置，则经延时跳开2DL，确认跳开后合上3DL

若2DL处于分位置，则经延时合上3DLd

●退出条件
3DL处于合位置
备自投一次动作完毕
有备自投闭锁输入信号
备自投投入开关处于退出位置

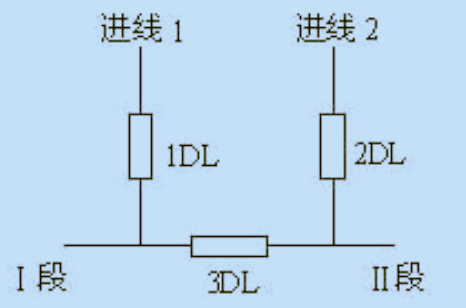

桥备自投

●正常运行条件
桥断路器3DL处于分位置，进线断路器1DL、 2DL均处于合位置
进线1、进线2均有电压
备自投投入开关处于投入位置

●启动条件.
进线2有电压，进线1无电压且无电流
进线1有电压，进线2无电压且无电

●动作过程
对启动条件1
若1DL处于合位置，则经过延时跳开1DL，确认跳开后，合上3DL若1DL处于分位置，则经延时后合上3DL
对启动条件2
若2DL处于合位置，则经过延时跳开2DL，确认跳开后，合上3DL若2DL处于分位置，则经延时后合上3DL

●退出条件


3DL处于合位置
备自投一次动作完毕
有备自投闭锁输入信号
备自投投入开关处于退出位置

动作条件
1、投入备自投充电过程时：装置上电后15秒内要满足所有正常运行条件，则备自投充电完毕，备自投功能投入，可以进行启动和动作过程判断；当满足任一退出条件时，备自投立即放电，备自投功能退出。
