变压器保护装置说明书和参数设置设定

发布日期：2018-12-13

分享到：

SGE2000M微机综合保护装置参数设定说明

SGE2000M微机综合保护装置需要设定的参数有两种，一种是系统参数；一种是定值参数。两种参数分别在“参数”、“定值”、两个菜单中设定。

系统参数 装置在正式投运前，应正确输入系统参数以保证装置正常运行。系统参数包括：

操作密码 操作密码是保护装置的操作授权，进入“参数”、“定值”菜单修改参数时均需要输入正确的操作密码。保护装置出厂设置的操作密码是 0000，操作密码的设置范围为 0000~9999。修改操作密码后应牢记修改后的值，否则将无法进入上述菜单进行修改参数操作。

PT 变比 PT 变比指线电压互感器的一次/二次比值。电压互感器的二次值装置已默认为额定 100V，这里只需要用户输入电压互感器的变比值。装置运行画面下电压值显示、设定均采用一次值方式处理。

CT 变比 CT 变比指相电流互感器的一次/二次比值。电流互感器的二次值已默认为额定 5A(或 1A)，这里只需要用户输入电流互感器的变比值。装置运行画面下相电流值显示、设定均采用一次值方式处理。

通讯地址 本装置通讯接口采用 RS485 总线通讯方式，通讯地址是总线通讯的装置的标识。为保证通讯正常，总线上连接的所有装置的通讯地址必须保证唯一，它的设定范围是 000~254。

波特率 波特率是装置通讯速率参数，可以选择的通讯波特率有： 1200bps、2400bps、4800bps、9600bps、19200bps。同一总线上装置的通讯波特率设置必须保持一致。

接线图 装置有一次接线图显示，通过图形模拟的方式显示出一次设备，如断路器，接地刀等设备的状态。此功能可投退，“投入“时，主循环显示界面显示一次接线图，”退出“则不显示一次接线图，只显示电流数值。

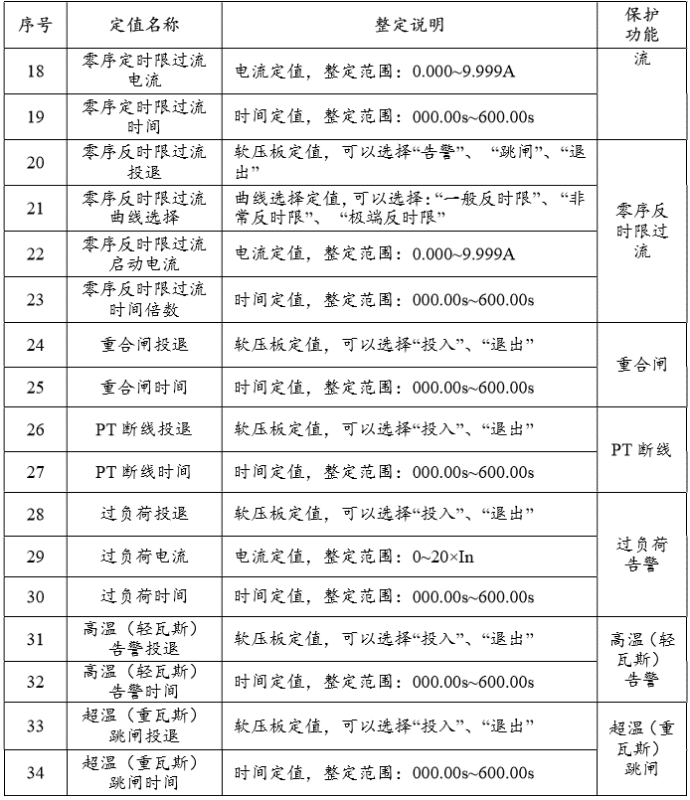

定值参数 定值参数包含了保护功能的所需控制参数，请参照功能配置正确整定。

SGE2000M微机综合保护装置参数配置图一

人机界面操作 装置人机界面包括信号指示灯、轻触小键盘、大屏幕汉字液晶。

信号指示灯 装置面板有六个指示灯，分别是“运行”、 “跳闸” 、 “告警” 、 “通讯”、“合位” 、“分位”，分别指示运行状态、跳闸信号、告警信号、通讯状态、断路器合位、断路器分位。装置正常运行时，“运行”指示灯每隔 1 秒闪烁 1 次；装置发出跳闸命令后，“跳闸”指示灯保持点亮，一直到有按键被按下该灯才被熄灭；装置发出告警信号后， “告警”指示灯保持点亮，一直到有按键被按下该灯才被熄灭；装置通讯口与上位机有数据交换时，“通讯”指示灯闪烁。“运行”、 “通讯”指示灯为绿色，“跳闸” 、“告警”指示灯为红色。

轻触小键盘 装置面板有 6 个轻触小键盘，分别为“确认”、“取消”、“↑/+”(上移光标/加一)、“↓/-”（下移光标/减一）、“←”（左移光标）、“→”（右移光标）六个键。

汉字液晶 装置液晶显示屏采用分层菜单显示方式，包括采样、参数、定值、事件、时钟、开出六个功能菜单。以下按不同菜单分别介绍。

运行画面 装置正常上电时，液晶显示屏自动进入运行画面。屏幕上面六行显示保护装置的实时监测交流量，屏幕最下一行显示装置系统时间。如下左图所示，每隔 1 秒钟液晶显示屏自动刷新一次显示数据。每隔 10s 液晶显示屏自动翻屏，也可以通过“↑/+”、 “↓/-” 键在两屏之间翻看。微机保护装置重合闸未充电图标

图标表示重合闸尚未充电，微机保护装置重合闸充满电图标

表示重合闸已充满电。在运行画面下显示的模拟量为一次值。
微机保护装置的实时监测交流量图

主菜单 在运行菜单中，按下“确认”键即进入主菜单。主菜单画面如上图所示。主菜单共六项：采样，参数，定值，事件，时钟，开出。通过“↑/+”、 “↓/-”键选择要进入的菜单，反显黑色为光标所在位置，按下“确认” 键，即进入光标所在项子菜单。

采样菜单 采样菜单显示模拟量采样值，均为二次值。

系统菜单 从主菜单进入到参数菜单后，液晶屏首先显示“查看”、 “整定”选择，如果选择“查看” 则直接进入系统参数显示，但只能浏览参数而不能修改设定参数；如果选择“整定”则可以对参数进行设定操作。但选择“整定”后还要正确输入操作密码，然后才能进入系统参数修改状态。

在“查看”、“整定”选择画面时，先通过“↑/+”、 “↓/-” 键切换选择，然后按下 “确认” 键确认选择。在操作密码输入画面时，先通过“←”、“→”键选择输入数位，然后通过“↑/+”、 “↓/-” 键输入数值，最后通过“确认” 键确认操作密码。系统参数修改状态下，先通过“↑/+”、 “↓/-” 键选择待修改的参数，然后通过“确认”键进入修改状态, 并通过“←”、“→” 键选择待输入数位，最后通过“↑/+”、 “↓/-” 键输入数值。数值输入完后按“确认”键将光标移回选择参数状态，选择下一个待修改参数。最后按“取消” 键退出修改操作，保存参数并退出参数菜单。

定值菜单 定值菜单操作过程与系统菜单操作过程基本相同，也是先选择“查看”、“整定”，然后是输入操作密码，最后才能进入定值显示状态。最上一行状态栏指示当前查看的定值所属保护功能类别。最下一行状态栏指示当前查看的定值序号/定值总数量。

事件菜单 进入事件记录菜单，如上图所示。装置记录及显示最新 100 条记录，每条记录均带有精确至毫秒的时标。每条记录有四屏数据显示，第一屏显示事件类型，事件发生时标；其它屏显示事件发生时各交流量值。通过“↑/+”、 “↓/-” 键顺序翻看各条记录，通过“→”键在同一条记录的几屏之间切换显示。

时钟菜单 进入时钟菜单需要输入操作密码，密码输入正确才可以进入时钟菜单修改系统时钟。通过“←”、“→”键选择待输入数位，最后通过“↑/+”、 “↓/-” 键输入数值，完成后按“确认”键确认修改。

开出菜单 进入开出菜单也需要输入操作密码，密码输入正确才能进入开出菜单。通过“↑/+”、 “↓/-” 键选择四个继电器中的一个，然后通过“确认”键传动相应的继电器，传动命令持续 1 秒，然后自动复归。

由于继电器有可能直接连接了开关的分合闸回路，因此在操作前请仔细考虑传动后可能引起的操作风险。
功能配置、技术参数详看SGE2000M微机综合保护装置
