1、 微机主系统：它是以中央处理器（CPU）为核心，专门设计的一套微型计算机，完成数字信号的处理工作。
2、 模拟量数据采集系统：对模拟量信号进行测量和数字量转换。
3、 开关量的输入输出系统：对输入开关量进行采样、通过驱动小型继电器输出跳闸命令和开出信号。
4、 外部通信接口：与外部设备通讯。
5、人机对话接口：完成人机对话。
6、 电源：把变电站的直流电压转换成微机保护装置需要的稳定的直流电压。
二、微机继电保护的软件系统

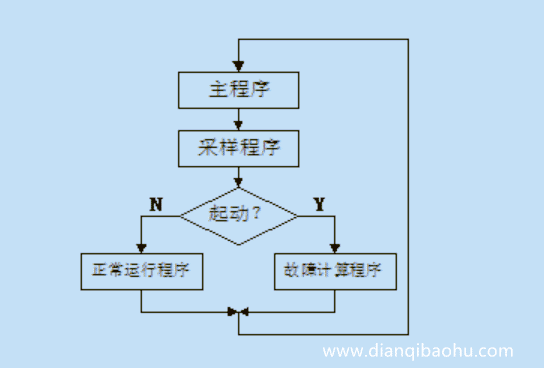

软件主程序结构如图：
1、主程序按固定的采样周期接受采样中断进入采样程序，在采样程序中进行模拟量采集与滤波、开关量的采集、装置硬件自检、交流电流断线和起动判据的计算，根据是否满足起动条件而决定进入正常运行程序或故障计算程序。
2、正常运行程序中进行采样值自动零漂调整及运行状态检查，运行状态检查内容包括：交流电压断线检查、开关位置状态检查、变化量制动电压形成、重合闸充电、准备手合判别等。不正常时发告警信号，信号分两种：一种是运行异常告警，这时不闭锁装置仅提醒运行人员进行相应处理；另一种是闭锁告警信号，发告警的同时将装置闭锁，保护退出。
3、故障计算程序中进行各种保护的算法计算，跳闸逻辑判断以及事件报告、故障报告及波形的整理。
