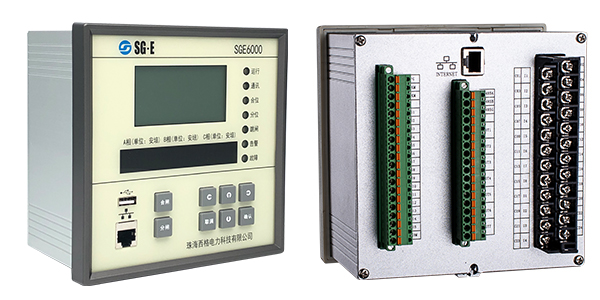

SGE6000P微机PT保护装置是以电压保护为基本配置的数字式保护单元，适用于35kv、10kv及以下电压等级的工矿企业，建筑配电的小电流接地系统。该PT装置采用微处理器，运用数字处理技术，实现各种保护，以替代传统电磁继电器，实现保护的数字化，智能化。

功能特点

SGE6000P微机PT保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。该PT装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、工况复杂的现场使用，特别是在我国东北高寒地区和大西北高海拔地区环境使用多年，运行性能非常稳定。
1、采用高性能控制器，高速大容量非易失性存储器，使装置具备强大的数据处理能力。
2、集保护、测量、控制、电量计量于一体，功能强大，适合不同的现场工况使用。
3、保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。
4、采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。
5、装置大容量的非易失存储器保证记录100次历史事件，记录内容详细，掉电不丢失数据。
6、装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。
7、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
8、装置提供RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。


环境条件
环境温度：
工作温度 -20°C - 60°C
存储温度 -40°C - 85°C
相对湿度： 5% - 95%
大气压力： 70 KPa  - 110KPa
海拔高度： 不大于3500m

技术参数
额定数据:
交流电压： 100V或220V
交流电流： 5A或1A
频    率： 50Hz/60Hz
电源： AC220（110）V，±20%
DC220（110）V，±20%
DC48V，±20%
DC24V，±20%
过载能力：
电流回路 长期运行------2I_n
10s--------------10I_n
1s---------------40I_n
功率消耗：
电源功率不大于5W
交流输入回路不大于0.5VA/路
测量范围：
电压 0.01U_n  - 2U_n
电流 0.1I_n  - 20I_n
零序电流 0.01A  - 10A
测量精度：
电压 <0.5%
电流 <0.5%
零序电流 <0.005A
保护整定范围：
电流 0- 20In
级差 0.01A
电压 0- 2Un
级差 0.1V
时间 0- 600S
级差 0.01S
保护动作时间：在1.5倍定值下所有保护固有动作时间不大于35ms
开入回路：电压类型可定制，电流消耗2mA
开出接点：触点可连续通过DC220V，5A电流
通讯接口：RS-485，背后端子总线接口，为可选配置。

功能配置

过电压保护：装置检测Ua、Ub、Uc，当有一个或多个线电压大于电压定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入/退出，电压、时间定值也可以分别整定。


低电压保护：装置检测Ua、Ub、Uc，当有三个线电压电压均大于80%额定电压并持续2秒钟时，判定装置已正常投运；这时如果三相电压小于低电压保护电压定值时，经过可整定的延时后装置输出相应命令。保护可以分别选择投入/退出，也可以选择跳闸/告警。

零序过电压：装置检测U0, 当检测到U0大于整定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入/退出，电压、时间定值也可以分别整定。



PT断线报警：装置可监测两段母线PT断线情况。对于任一段母线PT有以下判据：

当PT为YY接线时：
当|UA+UB+UC|>8V,并且任两个线电压的模差大于18V，判为一相或者两相PT断线。
当|UA+UB+UC|>8V，并且Z小线电压小于18V，判为两相PT断线。

开关量输入：装置共具有7路开关量输入回路。输入回路由外部电源供电，电源电压可以由用户定制，在订货时予以说明。一般没有特别说明时，电源电压一般与装置的供电电源电压相同。装置已在硬件和软件上充分考虑了开关量采集的去抖动措施，没有特殊要求时装置可以分辨到30ms的脉冲宽度，分辨精度为1ms。

事件记录：装置可以记录共100条历史事件记录。记录包括过流保护动作、开关量输入变位、设备故障等各种类型事件，每条记录包含了事件发生的时标（精确到毫秒）、事件发生时的各种交流输入量值、各路开关量输入状态等信息。由于事件信息记录于FLASH芯片中，装置掉电并不会丢失事件信息。

事件记录按照发生时间的先后顺序存储，当事件超过100条时，装置自动依次用新的记录覆盖旧的记录。在装置的液晶屏幕上可以查看各条事件记录内容，也可以通过通讯总线上传记录。

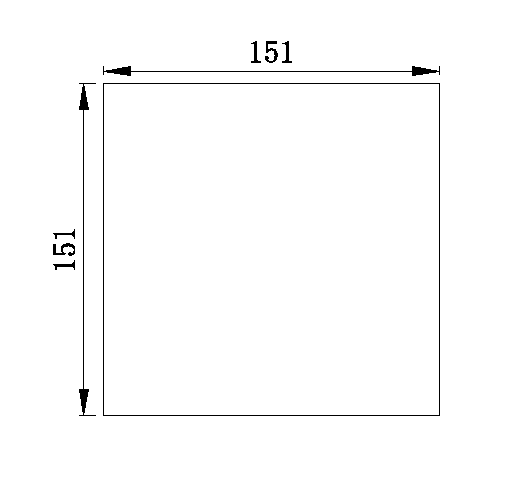

下图为开孔尺寸图

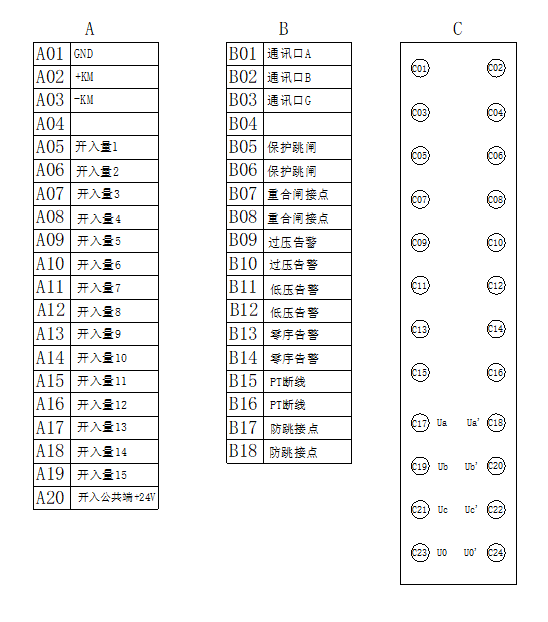

下图为端子图
