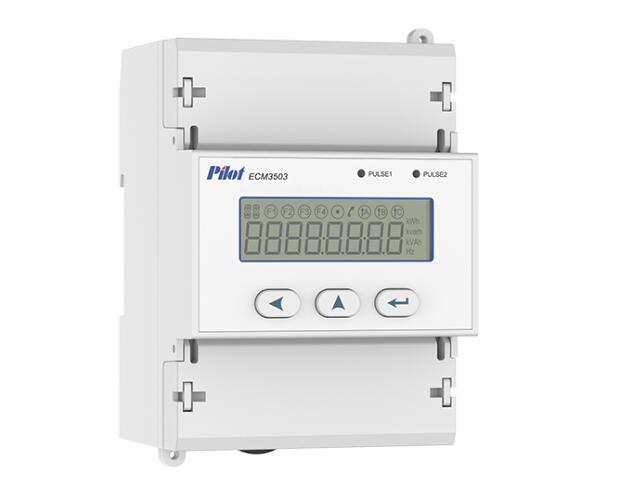

ECM3503 三相导轨电测仪表系我公司最新研制开发的新型三相导轨电测仪表，ECM3503 是针对商业建筑、市政楼宇、工业自动化、居民用电等低压用电系统所开发的一款高性价比导轨电测仪表。

ECM3503 以工业级微处理器为核心，应用数字采样处理技术及 SMT 工艺等先进技术。参考国家标准 GB/T 17215.321-2021 中有功电量统计 C 级，无功电量统计 2级相关技术要求。35mm 标准 DIN 导轨安装，体积小巧，显示直观，安装方便；具有良好的抗电磁干扰，功耗低，稳定性好，使用寿命长等优点；提供高精度的三相电压、电流、功率等基本测量，并具有分时段用电统计、日存储、历史电量统计、需量计算、越限报警、运行信息统计等功能，通过 RS-485 通讯方式与上位机实现数据交换，可实现智能化电量统计管理。

ECM3503 有着广泛用途，可应用于各智能建筑用电领域、工业用电管理系统及能效管理系统，其典型应用场合有：

● 学校、医院、住宅、大型商业中心

● 宾馆、写字楼、高档公寓

● 机场、地铁等轨道交通

● 工业企业

ECM3503主要功能

基本测量 ：电压、电流、有功功率、无功功率、视在功率、功率因数、频率

电量统计：

有功电量统计正向、反向、总和

无功电量统计正向、反向、总和

视在电量统计

分时段电量统计[注 1] 日冻结存储功能

31 日历史电量统计记录

12 月历史电量统计记录

10 年历史电量统计记录

分时计费 ：10 时段，4 种分时段，0 时或任意时刻可设

分时段用电功能：12 个时区，20 个日时段表，12 个日时段，90 个特殊日，4 种分时段。

越限告警 ：支持过压，欠压，过流，欠流，过负荷，相序错误报警功能

运行信息统计： 记录仪表运行时间和负载运行时间

需量统计 ：实时功率需量、功率最值需量

输入输出：

光脉冲电量统计输出

电脉冲电量统计输出

通讯方式：

1个 RS-485 口

MODBUS 规约或 DL/T645 规约

[注 1]复费率功能可选，选择数据则可显示，电量统计可显示 9999999.9。

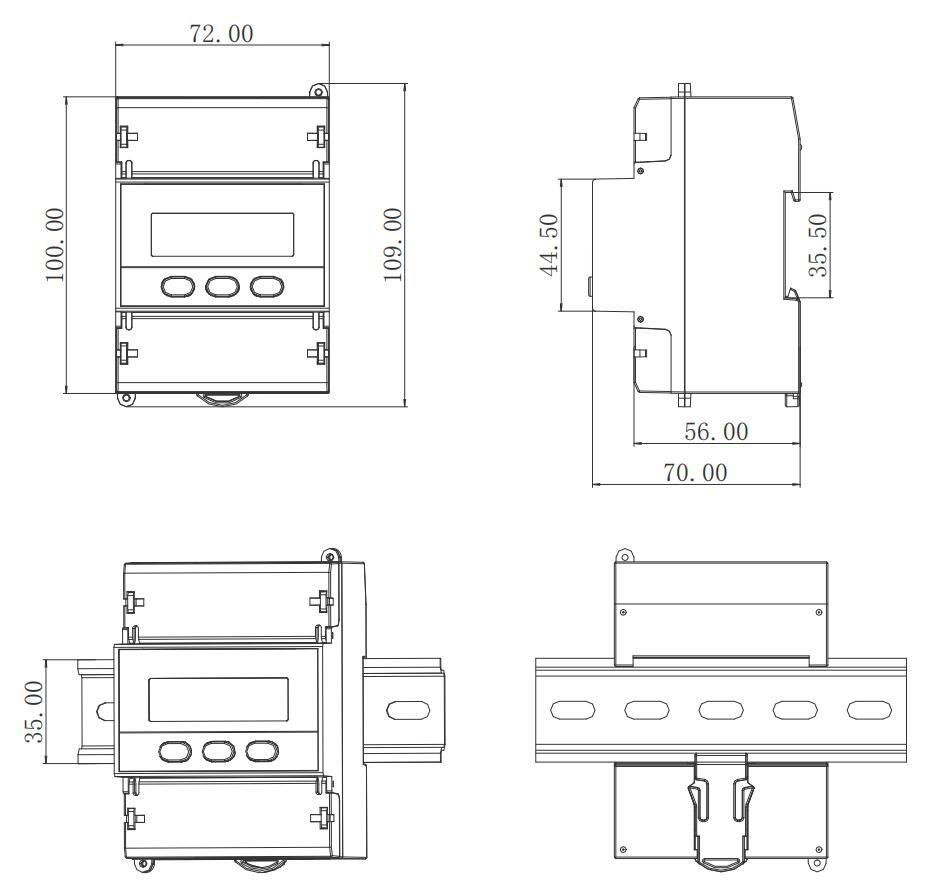

ECM3503 外形及安装尺寸

单位：mm
