高压开关柜产品广泛应用于各厂矿企业，输变电站等，这些开关设备的安全可靠运行，决定了供电的可靠性和安全性，在供电系统中占有举足轻重的地位。由于电气设备在长期运行中必然存在电性能、热性能、化学性能以及异常状况下形成的绝缘劣化，导致电气绝缘强度降低，产生局部放电，进而发生故障，影响开关柜的使用寿命。
本系统旨在通过柜体外部布署智能无线中压开关柜局部放电传感器（接触式超声波，暂态地电压），空间特高频智能无线传感器，配合局放采集装置，在线 监测配电房开关柜运行过程中的局放信号，通过对一些测试阀值的设置，频谱分 析，图谱显示，让用户能方便地判断是否设备存在局部放电，根据其中长期趋势， 较早地发现潜在的故障隐患，将以往被动的检测方式变成主动的“防御”性监测， 使得开关柜产品使用更加安全可靠，也为产品增加新的技术亮点。

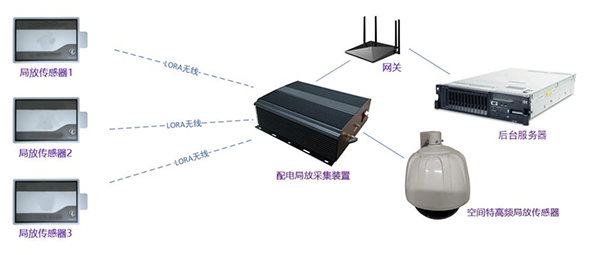

开关柜局放在线监测系统示意图如下图所示：
开关柜局部放电在线监测系统能实时监测放电量，放电相位，放电次数等基 本局部放电参数；计算出各开关柜及电缆段局部放电幅值、频次；经多次采集后， 从数据库提取数据进行谱图分析和数据报表以确定放电点相对位置，必要时给出 报警。并可按照客户要求，提供有关参数的统计量。能存储测试谱图、放电趋势， 从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判 据，为电缆的检修工作提供依据。
1、分布式布局
扩展性强监测终端网络化布局，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
2、实时监测
系统记录各监测节点的实时数据，监测周期可以灵活设置。
3、高灵敏度
最小可检测 5PC 的放电信号。
4、及时预警
当某节点监测到异常局放量时，将快速反馈给监测服务器，服务器软件记录必要信息，发出警报。
5、抗冲击
可承受 600KV 的闪络冲击，终端设备不损坏、数据不丢失。
6、抗干扰
具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
7、边缘化计算
符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析断，数据再现回溯机制。
8、传输稳定
可以借助强大的移动网络，数据直接远传至服务器，传输性能可靠，网络延 时小。
9、接入安全性好
系统的接入不影响开关柜的密封和绝缘性能，不影响设备的安全运行。
