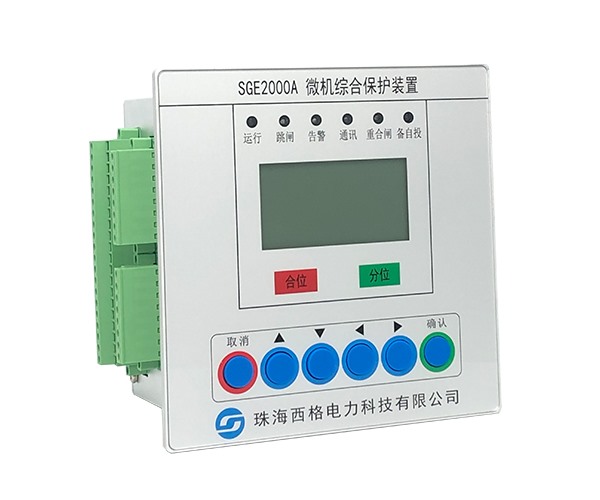

SGE2000A微机电动机保护装置主要用于35kv、10kv及以下电压等级的电动机的保护和控制，访装置具有启动时间过长、电流速断保护、负序过流、过热保护、堵转保护、过负荷、过电压、低电压保护、零序过压、零序过流保护及非电量保护跳闸功能，加上尺寸大用到35kv、10KV中置柜系统非常合适，同时还具有多电量测量、遥控、遥信等监控功能。
功能特点
SGE2000A微机电动机保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。该装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、工况复杂的现场使用，特别是在我国东北高寒地区和大西北高海拔地区环境使用多年，运行性能非常稳定。
1、采用高性能控制器，高速大容量非易失性存储器，使装置具备强大的数据处理能力。
2、集保护、测量、控制、电量计量于一体，功能强大，适合不同的现场工况使用。
3、保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。
4、具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数。
5、采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。
6、装置大容量的非易失存储器保证记录100次历史事件，记录内容详细，掉电不丢失数据。
7、装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。
8、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
9、装置提供RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。
环境条件
环境温度：
工作温度 -20°C ~ 60°C
存储温度 -40°C ~ 85°C
相对湿度： 5% - 95%
大气压力： 70 KPa - 110KPa
海拔高度： 不大于3500m
技术参数
额定数据:
交流电压： 100V或220V
交流电流： 5A或1A
频 率： 50Hz/60Hz
电源： AC220（110）V，±20%
DC220（110）V，±20%
过载能力：
电流回路 长期运行------2In
10s--------------10In
1s---------------40In
功率消耗：
电源功率不大于5W
交流输入回路不大于0.5VA/路
测量范围：
电压 0.01Un - 2Un
电流 0.1In - 20In
零序电流 0.01A - 10A
测量精度：
电压 <0.5%
电流 <0.5%
零序电流 <0.005A
保护整定范围：
电流 0- 20In
级差 0.01A
电压 0- 2Un
级差 0.1V
时间 0- 600S
级差 0.01S
保护动作时间：在1.5倍定值下所有保护固有动作时间不大于35ms
开入回路：电压类型可定制，电流消耗2mA
开出接点：触点可连续通过DC220V，5A电流
通讯接口：RS-485，背后端子总线接口，为可选配置。
装置功能与原理

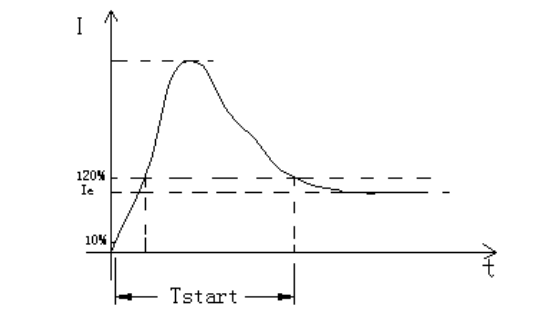

启动时间过长保护：当电动机的z大相电流从零开始超过10%Ie（Ie为电动机额定电流，下同）时，装置开始计时，直到电流下降到120%Ie为止，这段时间称为电动机的启动时间Tstart。当启动时间Tstart超过整定的电动机启动时间时，保护动作于跳闸。电动机启动结束后，电动机启动时间过长保护退出。循环界面中，“运况”一项将实时显示电动机的运行状态：启动中/运行中/停机。电动机启动过程如下图：
电流速断保护：电流速断保护包括启动内速断和启动后速断。在电动机启动过程中，装置检测三相电流，当有电流大于启动内电流定值时，经过可整定的延时后装置输出跳闸命令，点亮保护信号灯；在电动机启动之后，装置检测三相电流，当有电流大于启动后电流定值时，经过可整定的延时后装置输出跳闸命令，点亮保护信号灯。保护可以在定值菜单中选择投入/退出，电流、时间定值也可以分别整定。
负序过流保护：电动机三相电流有较大不对称时，会出现较大的负序电流，负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。装置设有负序过流保护，当负序电流大于负序电流定值时，经过可整定的延时后装置输出跳闸命令，点亮保护信号灯。保护可以在定值菜单中选择投入/退出，电流、时间定值也可以分别整定。
堵转保护：在电动机启动之后，装置检测三相电流，当有电流大于启动后电流定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以在定值菜单中选择投入/退出，电流、时间定值也可以分别整定。堵转保护在电动机启动过程中自动退出。
过热保护：过热是引起电动机损坏的重要原因，特别是转子因负序电流产生的过热，根据《ANSI/UL2111-2002电动机过热保护的安全标准》，过热保护动作判据为：
式中：t —— 保护的动作时间（s）；
τ1—— 电动机的过热时间常数（s），对应于电动机的过负荷能力；
I1—— 电动机实际运行电流的正序分量（A）；
I2—— 电动机实际运行电流的负序分量（A）；
Ie——过热保护启动电流定值（电动机实际运行额定电流反应到CT二次侧的值）；
K1——电动机正序温高系数，启动过程中可在0～1范围内整定，级差为0.01，用以躲启动，启动结束后自动变为1；
K2——电动机负序温高系数，可在0～10范围内整定，级差为0.01，一般可取为6。
当电动机因过热跳闸后，装置的出口继电器保持在闭合状态，而装置则按设定的散热时间常数散热，直动电动机散热至跳闸值的40%时出口继电器返回，允许电动机再启动。在需要紧急启动的情况下，通过按装置的“复位”键菜单进行复位，使出口继电器返回。
过负荷保护：装置采集三相电流，与过负荷电流定值比较，当发现电流大于定值时，经过可整定的延时后装置发出告警信号。
过电压保护：装置检测Uab、Ubc、Uca，当有一个或多个线电压大于电压定值时，经过可整定的延时后装置输出跳闸命令，点亮保护信号灯。保护可以分别选择投入/退出，电压、时间定值也可以分别整定。
低电压保护：装置检测Uab、Ubc、Uca，当有三个线电压电压均大于80%额定电压并持续2秒钟时，判定装置已正常投运；这时如果三相电压小于低电压保护电压定值时，经过可整定的延时后装置输出相应命令。保护可以分别选择投入/退出，也可以选择跳闸/告警。
零序过电压保护：装置检测U0大于零序电压定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入告警/跳闸/退出，电压、时间定值也可以分别整定。
零序定时限过流保护：装置设有一段零序定时限过流保护，检测接地电流，主要用于中性点绝缘或补偿的系统。由于非直接接地系统中零序电流一般比较小，要求装置检测零序电流的精度相对比较高，尤其是长电缆系统中电容电流比较大，因此应权衡比较，仔细选择零序电流互感器的变比。零序定时限过流保护可以选择退出/告警/跳闸。当选择告警时，装置检测到线路零序电流大于定值并经延时后，装置点亮告警信号灯并记录相应的事件记录；当选择跳闸时，装置检测到线路零序电流大于定值并经延时后，装置动作跳闸继电器，点亮跳闸信号灯并记录相应的事件记录。
PT断线报警：PT断线告警功能投入时，装置自动判别电压回路是否断线。判据如下：1. z大相间电压小于30V，且任意一相电流大于0.1Ie，电流z大的一相需小于z大负荷电流（取过负荷电流定值）；
2. 负序电压大于8V；
两个任一条件满足，则判为PT断线。监测到PT断线后，装置延时发出告警信号。
CT断线报警：CT断线告警功能投入时，如果发生CT断线，装置延时发出告警信号。当有一相电流值超过过负荷保护电流定值时，则不进行CT断线检测。CT断线判据如下：
CT三相接线：
正常运行时，各侧三相电流之和为零(小于0.1Ie)。当一相CT断线时，三相电流和不为零(大于0.1Ie)，为了与接地故障相区别，尚须作以下判断：
三相电流中，电流z小的一相其值为零(小于0.1Ie)。
电流z大的一相其值不为零(大于0.1Ie)，但小于过负荷电流定值。
CT两相接线：
其中有一相大于0.15Ie，小于过负荷电流定值，有一相小于0.08 Ie，判为CT断线。
大电流闭锁保护：装置检测三相电流，当有电流大于闭锁电流定值时，装置闭锁所有保护，发出告警信号。保护可以选择投入/退出，闭锁电流定值也可以独立整定。
非电量跳闸保护：装置具有1路非电量跳闸保护，当所选择的开入信号合时，延时发出跳闸信号。

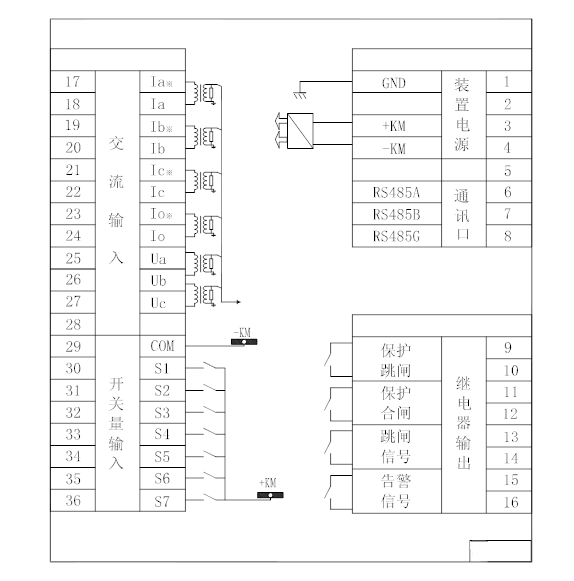

开关量输入：装置共具有7路开关量输入回路。输入回路由外部电源供电，电源电压可以由用户定制，在订货时予以说明。一般没有特别说明时，电源电压一般与装置的供电电源电压相同。装置已在硬件和软件上充分考虑了开关量采集的去抖动措施，没有特殊要求时装置可以分辨到30ms的脉冲宽度，分辨精度为1ms。开入量定义详细请看图。
事件记录：装置可以记录共100条历史事件记录。记录包括过流保护动作、开关量输入变位、设备故障等各种类型事件，每条记录包含了事件发生的时标（精确到毫秒）、事件发生时的各种交流输入量值、各路开关量输入状态等信息。由于事件信息记录于FLASH芯片中，装置掉电并不会丢失事件信息。事件记录按照发生时间的先后顺序存储，当事件超过100条时，装置自动依次用新的记录覆盖旧的记录。在装置的液晶屏幕上可以查看各条事件记录内容，也可以通过通讯总线上传记录。

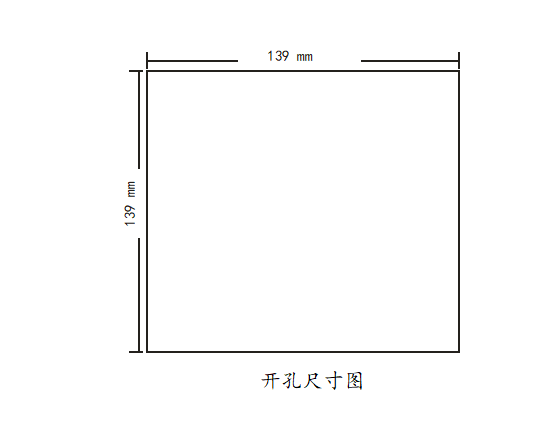

开孔尺寸图如下
