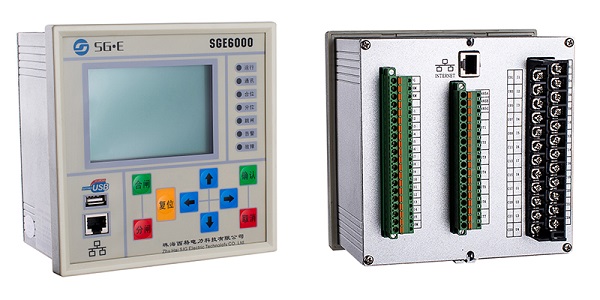

SGE6000系列微机综合保护装置
SGE6000微机综合保护装置主要用于35kv、10kv及以下的电压等级保护，有相间电流速断、过流、三种动作特性曲线的反时限过流保护、过负荷、过电压、低电压、零序过压、重合闸、定时限零序过流、反时限零序过流、低压零序保护、变压器本体保护及非电量保护跳闸功能，用在中置柜系统系统非常合适，该保护装置还具有多电量测量、遥控、遥信等监控功能。功能特点
SGE6000微机综合保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。该综合保护装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、工况复杂的现场使用，特别是在我国东北高寒地区和大西北高海拔地区环境使用多年，运行性能非常稳定。
1、采用高性能控制器，高速大容量非易失性存储器，使装置具备强大的数据处理能力。
2、集保护、测量、控制、电量计量于一体，功能强大，适合不同的现场工况使用。
3、保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。
4、三种IEC标准反时限曲线选择的相间反时限过流保护。
5、具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数。
6、采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。
7、装置大容量的非易失存储器保证记录100次历史事件，记录内容详细，掉电不丢失数据。
8、装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。
9、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
10、装置提供RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。环境条件
环境温度：
工作温度 -20°C - 60°C
存储温度 -40°C - 85°C
相对湿度： 5% - 95%
大气压力： 70 KPa - 110KPa
海拔高度： 不大于3500m
技术参数
额定数据:
交流电压： 100V或220V
交流电流： 5A或1A
频 率： 50Hz/60Hz
电源： AC220（110）V，±20%
DC220（110）V，±20%
DC48V，±20%
DC24V，±20%
过载能力：
电流回路 长期运行------2In
10s--------------10In
1s---------------40In
功率消耗：
电源功率不大于5W
交流输入回路不大于0.5VA/路
测量范围：
电压 0.01Un - 2Un
电流 0.1In - 20In
零序电流 0.01A - 10A
测量精度：
电压 <0.5%
电流 <0.5%
零序电流 <0.005A
保护整定范围：
电流 0- 20In
级差 0.01A
电压 0- 2Un
级差 0.1V
时间 0- 600S
级差 0.01S
保护动作时间：在1.5倍定值下所有保护固有动作时间不大于35ms
开入回路：电压类型可定制，电流消耗2mA
开出接点：触点可连续通过DC220V，5A电流
通讯接口：RS-485，背后端子总线接口，为可选配置。功能配置大电流闭锁保护装置检测三相电流，当有电流大于大电流闭锁定值并且大于速断保护、限时速断保护、过流保护、反时限过流保护定值时，装置不发跳闸命令，上级跳闸后，装置检测到故障电流消失，再发跳闸命令跳开断路器，使故障点从回路中切除。此功能主要用于当短路电流大于本地断路器的Z大开断电流时，使本地保护不跳闸，以保护本地断路器。
速断保护装置检测三相电流，当有电流大于速断电流定值时，装置输出跳闸命令，点亮跳闸信号灯。速断保护可以分别选择投入/退出，电流可整定，时间不可整定，固定为0秒。
限时速断保护装置检测三相电流，当有电流大于限时速断保护电流定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。限时速断保护可以分别选择投入/退出，电流、时间定值也可以分别整定。
相电流两段定时限保护两段定时限保护包括定时限速断和定时限过流。装置检测三相电流，当有电流大于电流定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。两段保护可以分别选择投入/退出，电流、时间定值也可以分别整定。保护动作曲线参见下图。
相电流反时限保护装置配置的相电流反时限保护可以选择三种曲线类型：一般反时限（Normally Inverse Curve）、非常反时限（Very Inverse Curve）、极端反时限（Etremely Inverse Curve）。三种曲线的时间—电流公式如下。
一般反时限：
非常反时限：
极端反时限：
式中：
t - 跳闸时间
tI〉 - 时间倍数
I - 故障电流
Is - 电流整定值

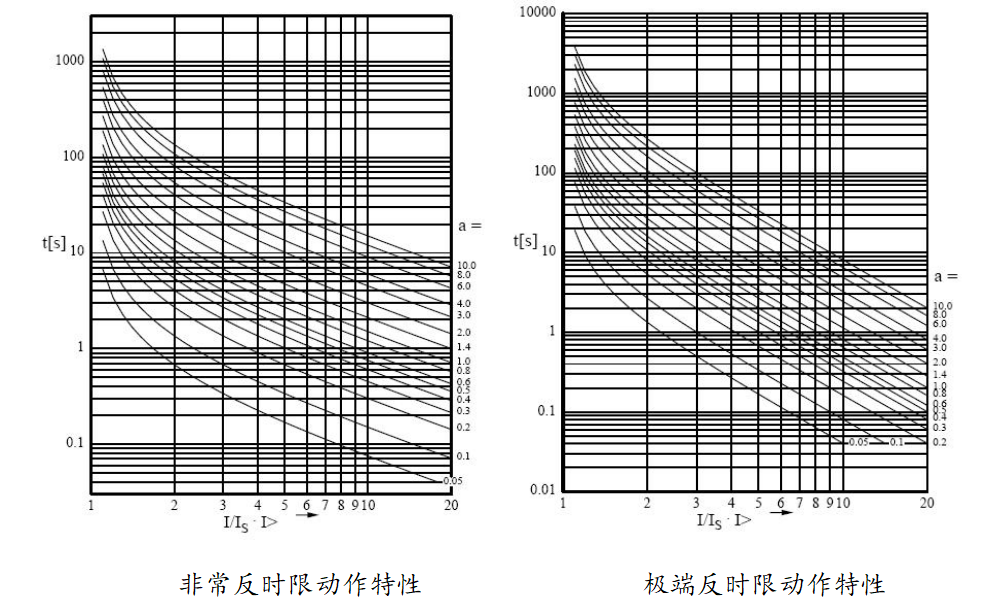

三种反时限动作曲线可参见下图。过负荷保护装置采集三相电流，与过负荷电流定值比较，当发现电流大于定值时，经过可整定的延时后装置发出告警信号。
过电压保护装置检测Uab、Ubc、Uca，当有一个或多个线电压大于电压定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入/退出，电压、时间定值也可以分别整定。
低电压保护装置检测Uab、Ubc、Uca，当有三个线电压电压均大于80%额定电压并持续2秒钟时，判定装置已正常投运；这时如果三相电压小于低电压保护电压定值时，经过可整定的延时后装置输出相应命令。保护可以分别选择投入/退出，也可以选择跳闸/告警。
零序过电压保护装置检测U0大于零序电压定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。保护可以分别选择投入告警/跳闸/退出，电压、时间定值也可以分别整定。
低压零序保护装置检测低压零序电流大于定值时，经过可整定的延时后装置输出跳闸命令，点亮跳闸信号灯。电流、时间定值也可以分别整定。
零序定时限过流保护装置设有一段零序定时限过流保护，检测接地电流，主要用于中性点绝缘或补偿的系统。由于非直接接地系统中零序电流一般比较小，要求装置检测零序电流的精度相对比较高，尤其是长电缆系统中电容电流比较大，因此应权衡比较，仔细选择零序电流互感器的变比。
零序定时限过流保护可以选择退出/告警/跳闸。当选择告警时，装置检测到线路零序电流大于定值并经延时后，装置点亮告警信号灯并记录相应的事件记录；当选择跳闸时，装置检测到线路零序电流大于定值并经延时后，装置动作跳闸继电器，点亮跳闸信号灯并记录相应的事件记录。
零序反时限过流保护装置配置的零序反时限过流保护可以选择三种曲线类型：一般反时限（Normally Inverse Curve）、非常反时限（Very Inverse Curve）、极端反时限（Etremely Inverse Curve）。反时限公式及曲线同相电流反时限保护。
零序定时限过流保护可以选择退出/告警/跳闸。
一次重合闸重合闸动作逻辑模拟传统的电容器充放电方式，重合闸充电条件如下：
1、重合闸软压板（定值）投入；
2、开关在合闸位置（开入量1处于合位）；
3、没有外部重合闸闭锁接点（开入量2处于分位）。
满足上述条件15秒后，重合闸充电完成。充电后如上述任一条件不满足或者装置接收到遥控命令，重合闸将立刻放电。
重合闸充满电之后，当开关合闸位置一旦消失装置随即启动重合闸功能，经延时后装置输出合闸命令。
PT断线报警装置接入电压为线电压，装置自动判别电压回路是否断线。判据如下：
i.没有两段定时限过流保护动作信号；
ii.任一相电流大于0.2A，任一线电压小于2V；
两个条件均满足，则判为PT断线。监测到PT断线后，装置自动发出告警信号。
非电量保护装置具有5路非电量保护，分别为轻瓦斯告警、重瓦斯跳闸、高温告警、超温跳闸和联锁跳闸，当所选择的开入信号合时，延时发出告警或跳闸信号。
开关量输入装置共具有15路开关量输入回路。输入回路由内部自产24V直流电源供电。一般没有特别说明时，开关量电源电压标配为内部自产24V直流电源供电。装置已在硬件和软件上充分考虑了开关量采集的去抖动措施，没有特殊要求时装置可以分辨到30ms的脉冲宽度，分辨精度为1ms。
事件记录装置可以记录共100条历史事件记录。记录包括过流保护动作、开关量输入变位、设备故障等各种类型事件，每条记录包含了事件发生的时标（精确到毫秒）、事件发生时的各种交流输入量值、各路开关量输入状态等信息。装置掉电并不会丢失事件信息。
事件记录按照发生时间的先后顺序存储，当事件超过100条时，装置自动依次用新的记录覆盖旧的记录。在装置的液晶屏幕上可以查看各条事件记录内容，也可以通过通讯总线上传记录。

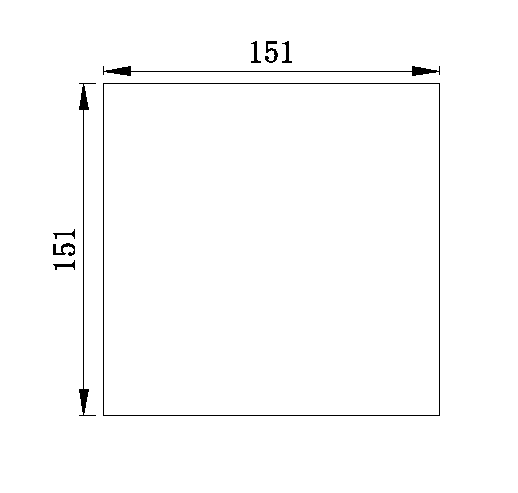

开孔尺寸图如下

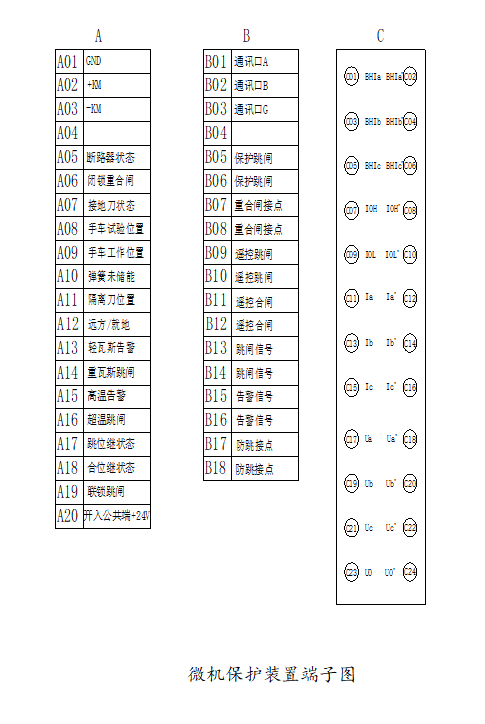

端子图如下
