SGE2000Pro 微机保护测控装置

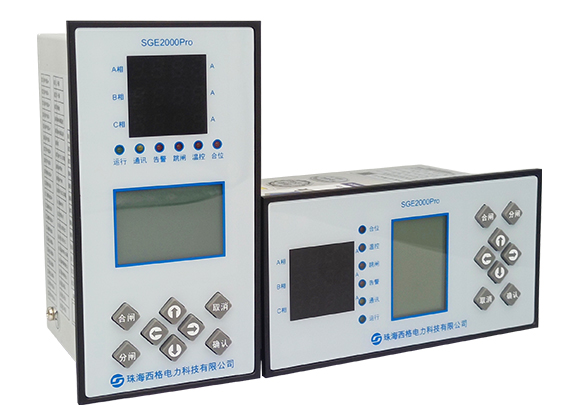

该款环网柜、充气柜专用微机保护测控装置（带数显表）适用于10KV及以下电压等级电力系统，市政工程、厂矿企业、轨道交通等配、用电设备的综合保护、自动控制及测量。该装置款型有横款和竖款，开孔尺寸是：66mm*138mm 。

SGE2000Pro 系列微机保护测控装置—保护及控制功能配置

●  保护功能

●  涌流闭锁

●  速断保护

●  限时速断保护

●  定时限过流保护T1时限

●  定时限过流保护T2时限

●  定时限过流保护T3时限

●  反时限过流保护

●  过负荷保护

●  三段式高压零序过流保护

●  高压零序反时限过流保护

●  三段式低压零序过流保护（将B相复用为I0L时生效）

●  低压零序反时限过流保护（将B相复用为I0L时生效）

●  三段式负序过流保护

●  重合闸

●  过流后加速

●  零序过流后加速

●  过电压保护

●  低电压保护

●  失压保护

●  零序过电压保护

●  PT断线保护

●  三段式过频保护

●  三段式低频保护

●  逆功率保护

●  跳闸回路监视

●  温湿度控制

●  非电量保护

SGE2000Pro 系列微机保护测控装置—端子图

主要性能指标

l额定数据

装置电源    ：AC/DC 86～265V 或 DC24V 或 DC 48V

交流电压    ：100V 或 220V

交流电流    ：5A 或 1A

频    率    ：50Hz

l功率消耗

直流回路    ：＜5W；

交流电压回路：＜0.5VA/相

交流电流回路：＜1VA/相（In=5A）；＜0.5VA/相（In=1A）

l过载能力

交流电压    ：1.2倍额定电压连续工作

测量电流    ：1.2倍额定电流连续工作

保护电流    ：2倍额定电流连续工作

                             10倍额定电流，允许10s

                             40倍额定电流，允许1s

l测量范围

电    压    ：0.01Un～2Un

电    流    ：0.1In～20In

零序电流    ：0.01A～20A

测量精度    : 0.5%

l保护整定范围:

       电    流    : 0～20In

       级    差    : 0.01A

       电    压    : 0～2Un

       级    差    : 0.1V

       时    间    : 0～600s

       级    差    : 0.01s

l动作时间

在1.5倍定值下所有保护固有动作时间不大于35ms

l开入回路

电压类型可定制，电流消耗2mA

l开出接点

触点可连续通过DC220V，5A电流

l通讯接口

RS-485，背后端子总线接口

l环境条件

工作温度    ：-20℃～+60℃

储存温度    ：-40℃～+85℃

相对湿度    ：5%～95%

大气压力     : 70kPa～110kPa

海拔高度     : 不大于4200m
